Опоры хомутовые неподвижные для трубопроводов ТЭС и АЭС ОСТ 34-10-618-93
Опоры неподвижные хомутовые.
Назначение – жесткое крепление трубопровода на заданной высоте, не позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах.
Применяются при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн1620 мм.
Возможно изготовление для других диаметров не описанных в стандарте.
Стандартно неподвижные хомутовые опоры изготавливаются из марок стали Ст3; 20; 12Х18Н10Т.
По запросу возможно изготовление из марок стали – 09Г2С; 08Х18Н10Т; 12ХМ; 10Х17Н13М2Т; 15Х5М и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

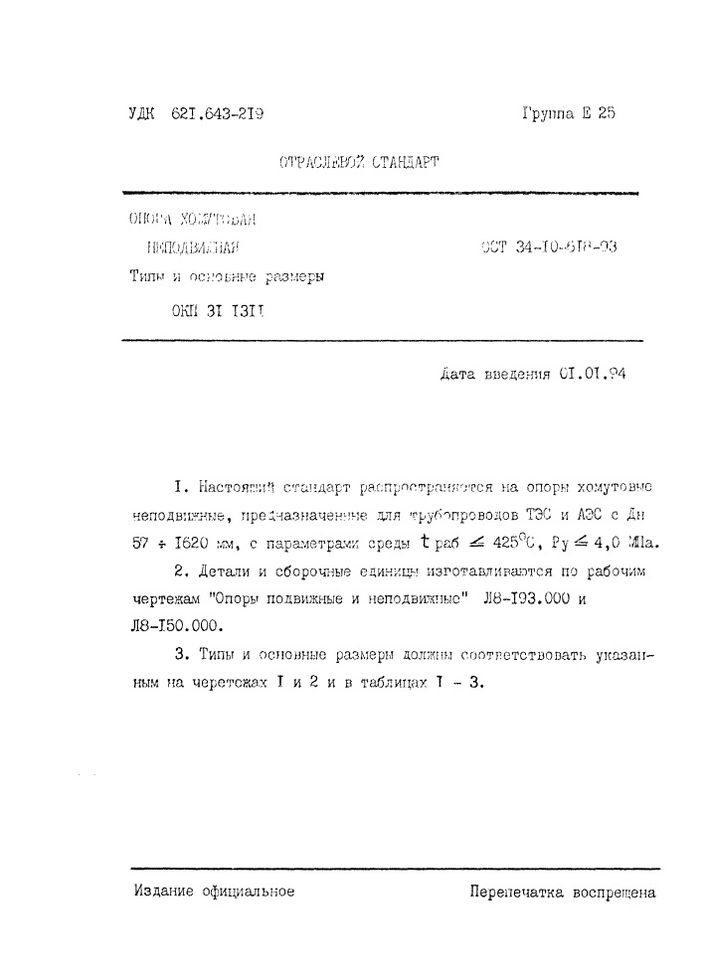

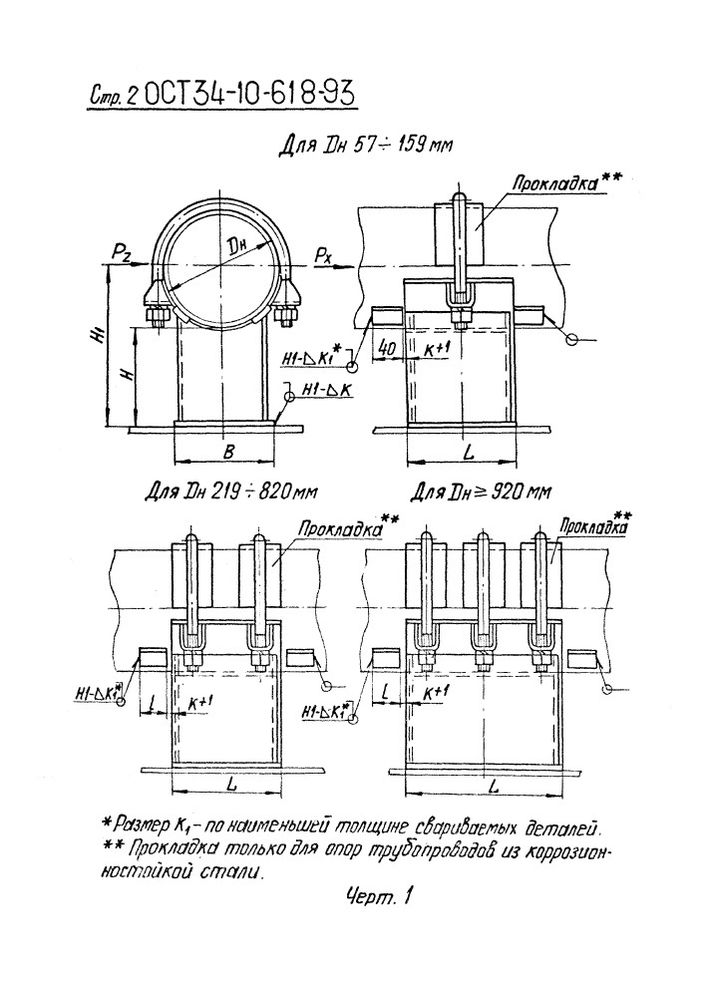

Неподвижные хомутовые опоры изготавливаются в соответствии с чертежами Л8-193.000 и Л8-150.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.
Техническая консультация: +7 (812) 983-41-14; +7 (812) 982-00-41
Отправить запрос: info@opora-trub.ru
Пример обозначения опоры для трубопровода из коррозионностойкой стали Дн325 мм, с высотой опоры до основания трубопровода Н= 100 мм :
Опора 325К-28 ОСТ 34-10-618-93

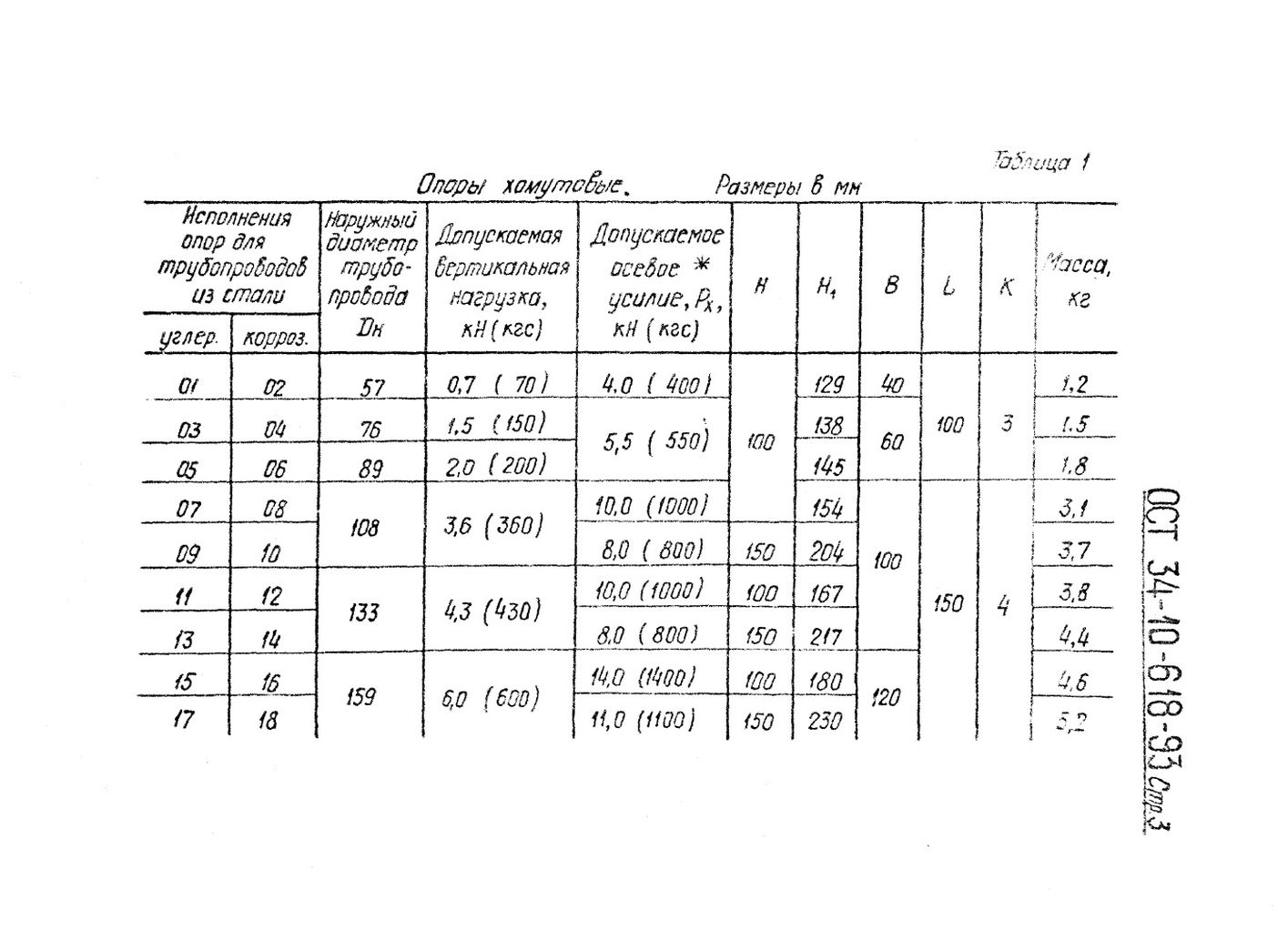

| Исполнение | Диаметр трубопровода Дн, мм | Теоретическая масса | Высота опоры до основания трубопровода Н, мм | Длина основания опоры L, мм | Ширина основания опоры В, мм | Допустимая вертикальная нагрузка, кН (кгс) |
|---|---|---|---|---|---|---|
| 01 | 57 | 1.20 кг. | 100 | 100 | 40 | 0,69 (70) |
| 02 | 57 | 1.20 кг. | 100 | 100 | 40 | 0,69 (70) |
| 03 | 76 | 1.50 кг. | 100 | 100 | 60 | 1,47 (150) |
| 04 | 76 | 1.50 кг. | 100 | 100 | 60 | 1,47 (150) |
| 05 | 89 | 1.80 кг. | 100 | 100 | 60 | 1,96 (200) |
| 06 | 89 | 1.80 кг. | 100 | 100 | 60 | 1,96 (200) |
| 07 | 108 | 3.10 кг. | 100 | 150 | 100 | 3,53 (360) |
| 08 | 108 | 3.10 кг. | 100 | 150 | 100 | 3,53 (360) |
| 09 | 108 | 3.70 кг. | 150 | 150 | 100 | 3,53 (360) |
| 10 | 108 | 3.70 кг. | 150 | 150 | 100 | 3,53 (360) |
| 11 | 133 | 3.80 кг. | 100 | 150 | 100 | 4,22 (430) |
| 12 | 133 | 3.80 кг. | 100 | 150 | 100 | 4,22 (430) |
| 13 | 133 | 4.40 кг. | 150 | 150 | 100 | 4,22 (430) |
| 14 | 133 | 4.40 кг. | 150 | 150 | 100 | 4,22 (430) |
| 15 | 159 | 4.60 кг. | 100 | 150 | 120 | 5,88 (600) |
| 16 | 159 | 4.60 кг. | 100 | 150 | 120 | 5,88 (600) |
| 17 | 159 | 5.20 кг. | 150 | 150 | 120 | 5,88 (600) |
| 18 | 159 | 5.20 кг. | 150 | 150 | 120 | 5,88 (600) |
| 19 | 219 | 10.50 кг. | 100 | 200 | 200 | 10,79 (1100) |
| 20 | 219 | 11.30 кг. | 100 | 200 | 200 | 10,79 (1100) |
| 21 | 219 | 12.00 кг. | 150 | 200 | 200 | 10,79 (1100) |
| 22 | 219 | 13.00 кг. | 150 | 200 | 200 | 10,79 (1100) |
| 23 | 273 | 14.00 кг. | 100 | 200 | 200 | 18,63 (1900) |
| 24 | 273 | 15.00 кг. | 100 | 200 | 200 | 18,63 (1900) |
| 25 | 273 | 16.00 кг. | 150 | 200 | 200 | 18,63 (1900) |
| 26 | 273 | 17.00 кг. | 150 | 200 | 200 | 18,63 (1900) |
| 27 | 325 | 27.00 кг. | 100 | 300 | 300 | 24,52 (2500) |
| 28 | 325 | 28.00 кг. | 100 | 300 | 300 | 24,52 (2500) |
| 29 | 325 | 29.00 кг. | 150 | 300 | 300 | 24,52 (2500) |
| 30 | 325 | 31.00 кг. | 150 | 300 | 300 | 24,52 (2500) |
| 31 | 377 | 28.00 кг. | 100 | 300 | 300 | 29,42 (3000) |
| 32 | 377 | 30.00 кг. | 100 | 300 | 300 | 29,42 (3000) |
| 33 | 377 | 31.00 кг. | 150 | 300 | 300 | 29,42 (3000) |
| 34 | 377 | 32.00 кг. | 150 | 300 | 300 | 29,42 (3000) |
| 35 | 426 | 58.00 кг. | 100 | 400 | 400 | 35,30 (3600) |
| 36 | 426 | 61.00 кг. | 100 | 400 | 400 | 35,30 (3600) |
| 37 | 426 | 63.00 кг. | 150 | 400 | 400 | 35,30 (3600) |
| 38 | 426 | 66.00 кг. | 150 | 400 | 400 | 35,30 (3600) |
| 39 | 478 | 60.00 кг. | 100 | 400 | 400 | 35,30 (3600) |
| 40 | 478 | 64.00 кг. | 100 | 400 | 400 | 35,30 (3600) |
| 41 | 478 | 65.00 кг. | 150 | 400 | 400 | 35,30 (3600) |
| 42 | 478 | 68.00 кг. | 150 | 400 | 400 | 35,30 (3600) |
| 43 | 530 | 72.00 кг. | 100 | 500 | 400 | 44,13 (4500) |
| 44 | 530 | 75.00 кг. | 100 | 500 | 400 | 44,13 (4500) |
| 45 | 530 | 77.00 кг. | 150 | 500 | 400 | 44,13 (4500) |
| 46 | 530 | 80.00 кг. | 150 | 500 | 400 | 44,13 (4500) |
| 47 | 630 | 94.00 кг. | 100 | 500 | 500 | 58,84 (6000) |
| 48 | 630 | 98.00 кг. | 100 | 500 | 500 | 58,84 (6000) |
| 49 | 630 | 100.00 кг. | 150 | 500 | 500 | 58,84 (6000) |
| 50 | 630 | 104.00 кг. | 150 | 500 | 500 | 58,84 (6000) |
| 51 | 720 | 123.00 кг. | 100 | 600 | 600 | 73,55 (7500) |
| 52 | 720 | 131.00 кг. | 100 | 600 | 600 | 73,55 (7500) |
| 53 | 720 | 130.00 кг. | 150 | 600 | 600 | 73,55 (7500) |
| 54 | 720 | 138.00 кг. | 150 | 600 | 600 | 73,55 (7500) |
| 55 | 820 | 129.00 кг. | 100 | 600 | 600 | 93,16 (9500) |
| 56 | 820 | 137.00 кг. | 100 | 600 | 600 | 93,16 (9500) |
| 57 | 820 | 136.00 кг. | 150 | 600 | 600 | 93,16 (9500) |
| 58 | 820 | 145.00 кг. | 150 | 600 | 600 | 93,16 (9500) |
| 59 | 920 | 220.00 кг. | 100 | 700 | 700 | 112,78 (11500) |
| 60 | 920 | 236.00 кг. | 100 | 700 | 700 | 112,78 (11500) |
| 61 | 920 | 231.00 кг. | 150 | 700 | 700 | 112,78 (11500) |
| 62 | 920 | 246.00 кг. | 150 | 700 | 700 | 112,78 (11500) |
| 63 | 1020 | 228.00 кг. | 100 | 700 | 700 | 132,39 (13500) |
| 64 | 1020 | 24.00 кг. | 100 | 700 | 700 | 132,39 (13500) |
| 65 | 1020 | 238.00 кг. | 150 | 700 | 700 | 132,39 (13500) |
| 66 | 1020 | 255.00 кг. | 150 | 700 | 700 | 132,39 (13500) |
| 67 | 1220 | 309.00 кг. | 100 | 800 | 800 | 181,42 (18500) |
| 68 | 1220 | 332.00 кг. | 100 | 800 | 800 | 181,42 (18500) |
| 69 | 1220 | 323.00 кг. | 150 | 800 | 800 | 181,42 (18500) |
| 70 | 1220 | 344.00 кг. | 150 | 800 | 800 | 181,42 (18500) |
| 71 | 1420 | 356.00 кг. | 100 | 900 | 800 | 254,97 (26000) |
| 72 | 1420 | 380.00 кг. | 100 | 900 | 800 | 254,97 (26000) |
| 73 | 1420 | 369.00 кг. | 150 | 900 | 800 | 254,97 (26000) |
| 74 | 1420 | 393.00 кг. | 150 | 900 | 800 | 254,97 (26000) |
| 75 | 1620 | 495.00 кг. | 100 | 900 | 900 | 323,62 (33000) |
| 76 | 1620 | 522.00 кг. | 100 | 900 | 900 | 323,62 (33000) |
| 77 | 1620 | 512.00 кг. | 150 | 900 | 900 | 323,62 (33000) |
| 78 | 1620 | 539.00 кг. | 150 | 900 | 900 | 323,62 (33000) |
| 79 | 920 | 232.00 кг. | 100 | 700 | 700 | 112,78 (11500) |
| 80 | 920 | 232.00 кг. | 100 | 700 | 700 | 112,78 (11500) |
| 81 | 920 | 242.00 кг. | 150 | 700 | 700 | 112,78 (11500) |
| 82 | 920 | 242.00 кг. | 150 | 700 | 700 | 112,78 (11500) |
| 83 | 1020 | 240.00 кг. | 100 | 700 | 700 | 132,39 (13500) |
| 84 | 1020 | 240.00 кг. | 100 | 700 | 700 | 132,39 (13500) |
| 85 | 1020 | 250.00 кг. | 150 | 700 | 700 | 132,39 (13500) |
| 86 | 1020 | 250.00 кг. | 150 | 700 | 700 | 132,39 (13500) |
| 87 | 1220 | 326.00 кг. | 100 | 800 | 800 | 181,42 (18500) |
| 88 | 1220 | 326.00 кг. | 100 | 800 | 800 | 181,42 (18500) |
| 89 | 1220 | 338.00 кг. | 150 | 800 | 800 | 181,42 (18500) |
| 90 | 1220 | 338.00 кг. | 150 | 800 | 800 | 181,42 (18500) |
| 91 | 1420 | 377.00 кг. | 100 | 900 | 800 | 254,97 (26000) |
| 92 | 1420 | 377.00 кг. | 100 | 900 | 800 | 254,97 (26000) |
| 93 | 1420 | 390.00 кг. | 150 | 900 | 900 | 254,97 (26000) |
| 94 | 1420 | 390.00 кг. | 150 | 900 | 900 | 254,97 (26000) |
| 95 | 1620 | 506.00 кг. | 100 | 900 | 900 | 323,62 (33000) |
| 96 | 1620 | 506.00 кг. | 100 | 900 | 900 | 323,62 (33000) |
| 97 | 1620 | 524.00 кг. | 150 | 900 | 900 | 323,62 (33000) |
| 98 | 1620 | 524.00 кг. | 150 | 900 | 900 | 323,62 (33000) |
Обращаем Ваше внимание: Обозначение хомутовых неподвижных опор в коммерческом предложении и счете указывается в соответствии с таблицей ниже.
| Фото | Обозначение | Цена руб./шт., с учетом НДС.* |
|---|---|---|
 |
Опора 57У-01 ОСТ 34-10-618-93 | по запросу |
 |
Опора 57К-02 ОСТ 34-10-618-93 | по запросу |
|
Опора 76У-03 ОСТ 34-10-618-93 | по запросу |
|
Опора 76К-04 ОСТ 34-10-618-93 | по запросу |
|
Опора 89У-05 ОСТ 34-10-618-93 | по запросу |
|
Опора 89К-06 ОСТ 34-10-618-93 | по запросу |
|
Опора 108У-07 ОСТ 34-10-618-93 | по запросу |
|
Опора 108К-08 ОСТ 34-10-618-93 | по запросу |
|
Опора 108У-09 ОСТ 34-10-618-93 | по запросу |
|
Опора 108К-10 ОСТ 34-10-618-93 | по запросу |
|
Опора 133У-11 ОСТ 34-10-618-93 | по запросу |
|
Опора 133К-12 ОСТ 34-10-618-93 | по запросу |
|
Опора 133У-13 ОСТ 34-10-618-93 | по запросу |
|
Опора 133К-14 ОСТ 34-10-618-93 | по запросу |
|
Опора 159У-15 ОСТ 34-10-618-93 | по запросу |
|
Опора 159К-16 ОСТ 34-10-618-93 | по запросу |
|
Опора 159У-17 ОСТ 34-10-618-93 | по запросу |
|
Опора 159К-18 ОСТ 34-10-618-93 | по запросу |
 |
Опора 219У-19 ОСТ 34-10-618-93 | по запросу |
 |
Опора 219К-20 ОСТ 34-10-618-93 | по запросу |
|
Опора 219У-21 ОСТ 34-10-618-93 | по запросу |
|
Опора 219К-22 ОСТ 34-10-618-93 | по запросу |
|
Опора 273У-23 ОСТ 34-10-618-93 | по запросу |
|
Опора 273К-24 ОСТ 34-10-618-93 | по запросу |
|
Опора 273У-25 ОСТ 34-10-618-93 | по запросу |
|
Опора 273К-26 ОСТ 34-10-618-93 | по запросу |
|
Опора 325У-27 ОСТ 34-10-618-93 | по запросу |
|
Опора 325К-28 ОСТ 34-10-618-93 | по запросу |
|
Опора 325У-29 ОСТ 34-10-618-93 | по запросу |
|
Опора 325К-30 ОСТ 34-10-618-93 | по запросу |
|
Опора 377У-31 ОСТ 34-10-618-93 | по запросу |
|
Опора 377К-32 ОСТ 34-10-618-93 | по запросу |
|
Опора 377У-33 ОСТ 34-10-618-93 | по запросу |
|
Опора 377К-34 ОСТ 34-10-618-93 | по запросу |
|
Опора 426У-35 ОСТ 34-10-618-93 | по запросу |
|
Опора 426К-36 ОСТ 34-10-618-93 | по запросу |
|
Опора 426У-37 ОСТ 34-10-618-93 | по запросу |
|
Опора 426К-38 ОСТ 34-10-618-93 | по запросу |
|
Опора 478У-39 ОСТ 34-10-618-93 | по запросу |
|
Опора 478К-40 ОСТ 34-10-618-93 | по запросу |
|
Опора 478У-41 ОСТ 34-10-618-93 | по запросу |
|
Опора 478К-42 ОСТ 34-10-618-93 | по запросу |
|
Опора 530У-43 ОСТ 34-10-618-93 | по запросу |
|
Опора 530К-44 ОСТ 34-10-618-93 | по запросу |
|
Опора 530У-45 ОСТ 34-10-618-93 | по запросу |
|
Опора 530К-46 ОСТ 34-10-618-93 | по запросу |
|
Опора 630У-47 ОСТ 34-10-618-93 | по запросу |
|
Опора 630К-48 ОСТ 34-10-618-93 | по запросу |
|
Опора 630У-49 ОСТ 34-10-618-93 | по запросу |
|
Опора 630К-50 ОСТ 34-10-618-93 | по запросу |
|
Опора 720У-51 ОСТ 34-10-618-93 | по запросу |
|
Опора 720К-52 ОСТ 34-10-618-93 | по запросу |
|
Опора 720У-53 ОСТ 34-10-618-93 | по запросу |
|
Опора 720К-54 ОСТ 34-10-618-93 | по запросу |
|
Опора 820У-55 ОСТ 34-10-618-93 | по запросу |
|
Опора 820К-56 ОСТ 34-10-618-93 | по запросу |
|
Опора 820У-57 ОСТ 34-10-618-93 | по запросу |
|
Опора 820К-58 ОСТ 34-10-618-93 | по запросу |
 |
Опора 920У-59 ОСТ 34-10-618-93 | по запросу |
 |
Опора 920К-60 ОСТ 34-10-618-93 | по запросу |
|
Опора 920У-61 ОСТ 34-10-618-93 | по запросу |
|
Опора 920К-62 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020У-63 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020К-64 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020У-65 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020К-66 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220У-67 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220К-68 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220У-69 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220К-70 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420У-71 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420К-72 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420У-73 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420К-74 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620У-75 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620К-76 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620У-77 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620К-78 ОСТ 34-10-618-93 | по запросу |
 |
Опора 920У-79 ОСТ 34-10-618-93 | по запросу |
 |
Опора 920К-80 ОСТ 34-10-618-93 | по запросу |
|
Опора 920У-81 ОСТ 34-10-618-93 | по запросу |
|
Опора 920К-82 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020У-83 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020К-84 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020У-85 ОСТ 34-10-618-93 | по запросу |
|
Опора 1020К-86 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220У-87 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220К-88 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220У-89 ОСТ 34-10-618-93 | по запросу |
|
Опора 1220К-90 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420У-91 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420К-92 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420У-93 ОСТ 34-10-618-93 | по запросу |
|
Опора 1420К-94 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620У-95 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620К-96 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620У-97 ОСТ 34-10-618-93 | по запросу |
|
Опора 1620К-98 ОСТ 34-10-618-93 | по запросу |
*В зависимости от объема и сроков изготовления, цена может изменяться.
1. Порядок упаковки готовой продукции.
1.1 Готовая продукция формируется в места.
1.2 Каждое место – отдельно упакованная, промаркированная продукция.
1.3 Каждому месту присваивается порядковый №.
1.4 Порядковый № наносится на упакованное место.
1.5 На каждое сформированное место закрепляется информация о упакованной продукции (упаковочный лист).
1.6 Копия упаковочного листа вкладывается в пакет сопроводительных документов.
2. Виды упаковки.
2.1 Стандартная упаковка: Европаллет (800х1200мм) в стрейч пленке, стянутый пластиковой лентой.
2.2 Негабаритная продукция упаковывается в стрейч пленку, стягивается скотчем или пластиковой лентой.
По согласованию возможны другие виды упаковки: обрешетка, ящики и т.д.
Самовывоз: г. Санкт-Петербург.
Если Вы не можете забрать готовую продукцию самостоятельно, наш отдел логистики организует доставку любым удобным для Вас способом: авто, авиа или ж/д транспортом.
Работаем со всеми известными транспортными компаниями.
Во избежание проблем при погрузке, предварительно свяжитесь с менеджером для уточнения информации о весе, объеме и количестве мест.
