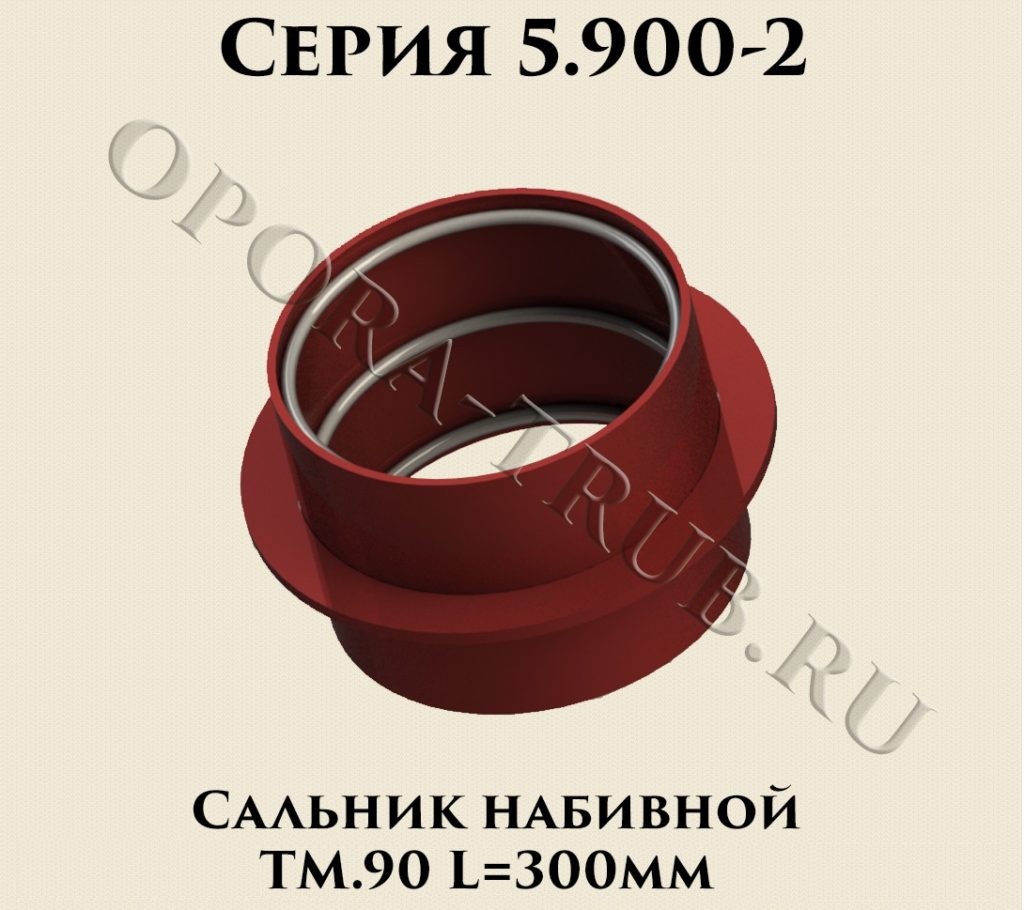

Сальники набивные Ду 50 — 1400 L=300мм ТМ.90.00

Сальники Набивные ТМ.90.

Назначение – пропуск стальных труб сквозь стены толщиной ≥300 мм, водопроводных и канализационных строений в мокрых, влажных и сухих грунтах. Максимальный перепад давления на сальнике не должен превышать 0,1 Мпа (10м водного столба) при температуре не выше 50˚С при неагрессивных средах.

Диаметры пропускаемых трубопроводов 57 – 1420 мм.
Возможно изготовление сальников набивных для труб других диаметров, не описанных в стандарте.

Стандартно сальники набивные изготавливаются из марки стали Ст.3.
По запросу возможно изготовление из марок стали – 09Г2С; 12Х18Н10Т; 15Х5М и других сталей.

Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

Сальники набивные изготавливаются в соответствии с чертежами ТМ.90.00СБ серии 5.900-2 по техническим требованиям ТМ.89.00 Д.

Техническая консультация: +7 (812) 983-41-14; +7 (812) 982-00-41
Отправить запрос: info@opora-trub.ru

Пример обозначения сальника набивного L= 300мм с условным диаметром Ду 250 исполнения 06 :
Сальник набивной Ду250 ТМ.90-06 серия 5.900-2

Исполнение Условный диаметр сальника Теоретическая масса корпуса сальника Диаметр пропускаемой трубы D, мм Длина корпуса, мм Наружный диаметр корпуса сальника D2, мм Наружный диаметр ребра D4, мм Внутренний диаметр упоров D1, мм Толщина корпуса сальника S, мм Длина развертки упоров L, мм
ТМ.90 Ду50 5.2 кг. 57 300 114 185 89 4.5 300
ТМ.90-01 Ду80 6.5 кг. 89 300 140 215 115 4.5 382
ТМ.90-02 Ду100 7.6 кг. 108 300 165 240 140 4.5 460
ТМ.90-03 Ду125 12.3 кг. 133 300 219 290 191 6 620
ТМ.90-04 Ду150 16.0 кг. 159 300 273 345 239 6 780
ТМ.90-05 Ду200 16.0 кг. 219 300 273 345 239 6 780
ТМ.90-06 Ду250 18.9 кг. 273 300 325 395 291 6 945
ТМ.90-07 Ду300 27.8 кг. 325 300 426 500 382 6 1245
ТМ.90-08 Ду350 38.1 кг. 377 300 478 550 430 8 1395
ТМ.90-09 Ду400 38.3 кг. 426 300 530 600 484 7 1562
ТМ.90-10 Ду500 48.3 кг. 530 300 630 730 584 7 1880
ТМ.90-11 Ду600 59.5 кг. 630 300 720 810 672 8 2155
ТМ.90-12 Ду700 68.7 кг. 720 300 820 920 772 8 2470
ТМ.90-13 Ду800 78.5 кг. 820 300 920 1030 872 8 2785
ТМ.90-14 Ду900 87.1 кг. 920 300 1020 1130 972 8 3098
ТМ.90-15 Ду1000 103.8 кг. 1020 300 1120 1230 1070 9 3405
ТМ.90-16 Ду1200 122.1 кг. 1220 300 1320 1430 1270 9 4032
ТМ.90-17 Ду1400 141.2 кг. 1420 300 1520 1630 1470 9 4660

Обращаем Ваше внимание: Обозначение сальников набивных L=300 мм в коммерческом предложении и счете указывается в соответствии с таблицей ниже.

Фото Обозначение Цена руб./шт., с учетом НДС.*
Сальник набивной Ду50 ТМ.90 серия 5.900-2 по запросу
Сальник набивной Ду80 ТМ.90-01 серия 5.900-2 по запросу
Сальник набивной Ду100 ТМ.90-02 серия 5.900-2 по запросу
Сальник набивной Ду125 ТМ.90-03 серия 5.900-2 по запросу
Сальник набивной Ду150 ТМ.90-04 серия 5.900-2 по запросу
Сальник набивной Ду200 ТМ.90-05 серия 5.900-2 по запросу
Сальник набивной Ду250 ТМ.90-06 серия 5.900-2 по запросу
Сальник набивной Ду300 ТМ.90-07 серия 5.900-2 по запросу
Сальник набивной Ду350 ТМ.90-08 серия 5.900-2 по запросу
Сальник набивной Ду400 ТМ.90-09 серия 5.900-2 по запросу
Сальник набивной Ду500 ТМ.90-10 серия 5.900-2 по запросу
Сальник набивной Ду600 ТМ.90-11 серия 5.900-2 по запросу
Сальник набивной Ду700 ТМ.90-12 серия 5.900-2 по запросу
Сальник набивной Ду800 ТМ.90-13 серия 5.900-2 по запросу
Сальник набивной Ду900 ТМ.90-14 серия 5.900-2 по запросу
Сальник набивной Ду1000 ТМ.90-15 серия 5.900-2 по запросу
Сальник набивной Ду1200 ТМ.90-16 серия 5.900-2 по запросу
Сальник набивной Ду1400 ТМ.90-17 серия 5.900-2 по запросу

*В зависимости от объема и сроков изготовления, цена может изменяться.

1. Порядок упаковки готовой продукции.

1.1 Готовая продукция формируется в места.
1.2 Каждое место – отдельно упакованная, промаркированная продукция.
1.3 Каждому месту присваивается порядковый №.
1.4 Порядковый № наносится на упакованное место.
1.5 На каждое сформированное место закрепляется информация о упакованной продукции (упаковочный лист).
1.6 Копия упаковочного листа вкладывается в пакет сопроводительных документов.

2. Виды упаковки.

2.1 Стандартная упаковка: Европаллет (800х1200мм) в стрейч пленке, стянутый пластиковой лентой.
2.2 Негабаритная продукция упаковывается в стрейч пленку, стягивается скотчем или пластиковой лентой.

По согласованию возможны другие виды упаковки: обрешетка, ящики и т.д.

Самовывоз по адресу: г. Санкт-Петербург, поселок Понтонный, ул. Пролетарской победы, д.5.

Если Вы не можете забрать готовую продукцию самостоятельно, наш отдел логистики организует доставку любым удобным для Вас способом: авто, авиа или ж/д транспортом.

Работаем со всеми известными транспортными компаниями.

Во избежание проблем при погрузке, предварительно свяжитесь с менеджером для уточнения информации о весе, объеме и количестве мест.
