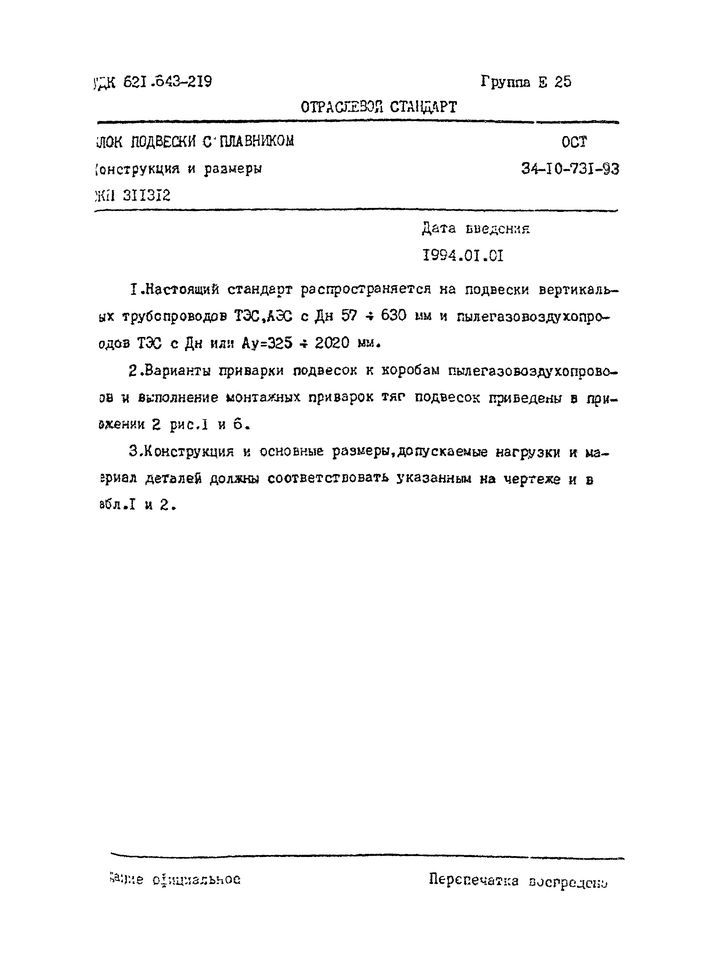

ОСТ 34-10-731-93 Блоки подвесок с плавником
Блоки подвесок с плавником.
Назначение – Блоки подвесок с плавником применяются для крепления вертикальных трубопроводов, с параметрами среды Ру ≤ 2,2Мпа (22 кгс/см2).

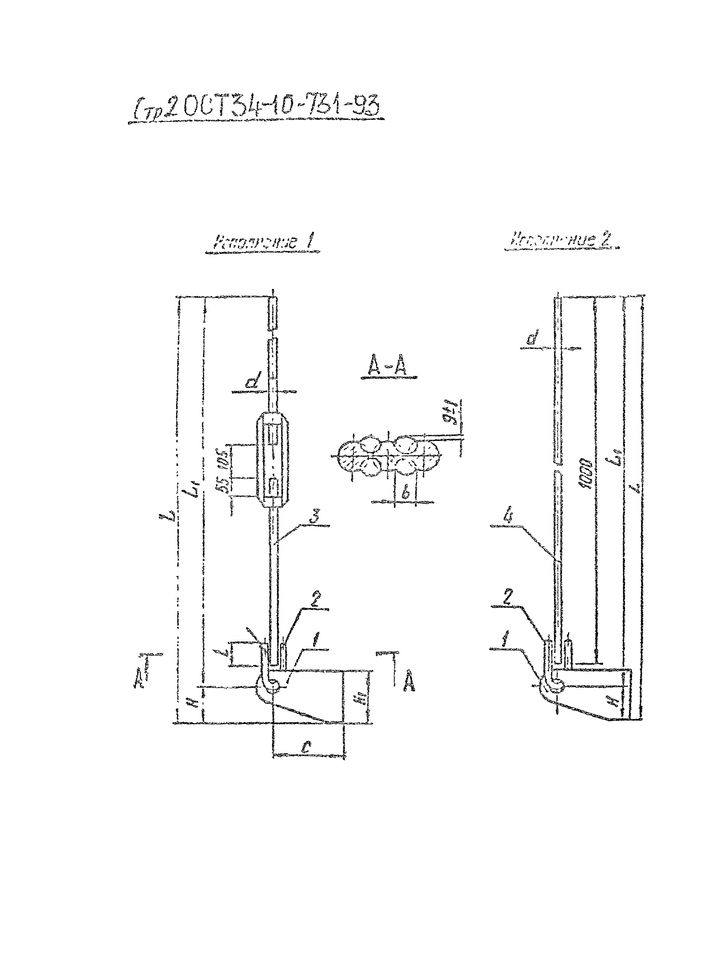

Блоки подвесок с плавником изготавливаются в двух исполнениях:
Исполнение 1 имеет функцию регулировки высоты счет резьбовых тяг и муфт.
Исполнение 2 с гладкими тягами не имеет функции регулировки высоты. Регулировка высоты производится одноразово при монтаже — тяги обрезаются до монтажного размера.
Наружный диаметр прокладываемых трубопроводов Дн 57 – 630 мм.
Возможно изготовление блоков подвесок для труб других диаметров не описанных в стандарте.
Стандартно блоки подвесок с плавником изготавливаются из марок сталей 20; Ст3; 09Г2С;
По запросу возможно изготовление из марок стали – 12Х18Н10Т; 12ХМ; 15Х5М и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.
Боки подвесок с плавником изготавливаются в соответствии с чертежами ОСТ 34-10-731-93 по техническим требованиям ТУ 34-42-10380-04 (ТУ 34-42-10380-83) и ОСТ 34-10-723-93.
Техническая консультация: +7 (812) 983-41-14; +7 (812) 982-00-41
Отправить запрос: info@opora-trub.ru
Пример обозначения блока подвески с плавником и тягой гладкой диаметром d=16 мм:
Блок подвески с плавником 04 ОСТ 34-10-731-93

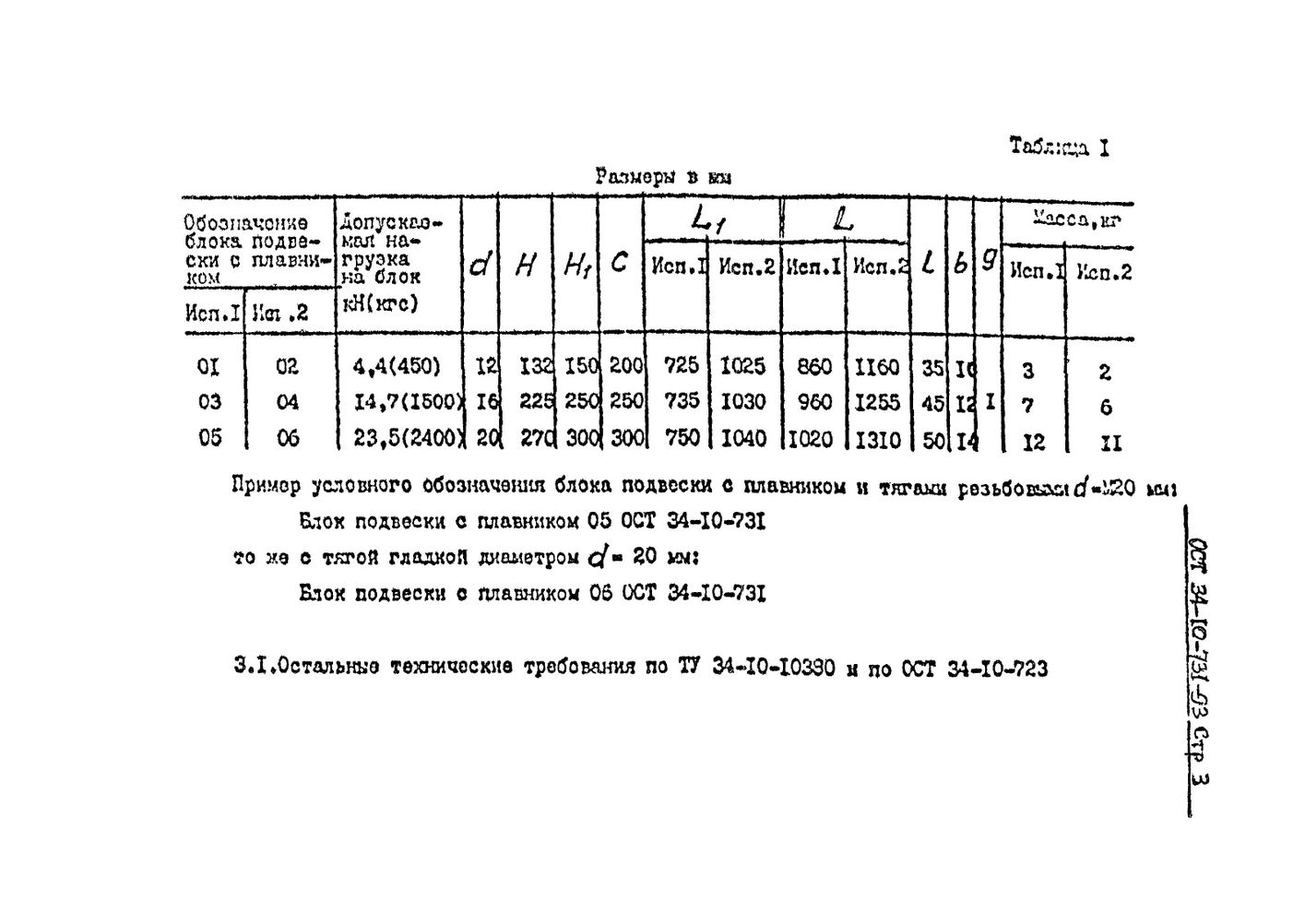

| Обозначение | Диаметр тяги d, мм | Теоретическая масса | Исполнение | Допускаемая нагрузка на блок, кН (кгс) | Длина блока подвески L, мм | Диапазон регулировки длины блока подвески L, мм | Ширина плавника Н1, мм |
|---|---|---|---|---|---|---|---|
| Блоки подвесок с плавником с муфтой — Исполнение 1 | |||||||
| 01 | 12 | 3.00 кг. | 1 | 4,4 (450) | 860 | ± 100 | 150 |
| 03 | 16 | 7.00 кг. | 1 | 14,7 (1500) | 960 | ± 100 | 250 |
| 05 | 20 | 12.00 кг. | 1 | 23,5 (2400) | 1020 | ± 100 | 300 |
| Блоки подвесок с плавником с гладкой тягой — Исполнение 2 | |||||||
| 02 | 12 | 2.00 кг. | 2 | 4,4 (450) | 1160 | ‒ | 150 |
| 04 | 16 | 6.00 кг. | 2 | 14,7 (1500) | 1255 | ‒ | 250 |
| 06 | 20 | 11.00 кг. | 2 | 23,5 (2400) | 1310 | ‒ | 300 |
Обращаем Ваше внимание: Обозначение блоков подвесок с плавником в коммерческом предложении и счете указывается в соответствии с таблицей ниже.
| Фото | Обозначение | Цена руб./шт., с учетом НДС.* |
|---|---|---|
 |
Блок подвески с плавником 01 ОСТ 34-10-731-93 | по запросу |
 |
Блок подвески с плавником 02 ОСТ 34-10-731-93 | по запросу |
|
Блок подвески с плавником 03 ОСТ 34-10-731-93 | по запросу |
|
Блок подвески с плавником 04 ОСТ 34-10-731-93 | по запросу |
|
Блок подвески с плавником 05 ОСТ 34-10-731-93 | по запросу |
|
Блок подвески с плавником 06 ОСТ 34-10-731-93 | по запросу |
*В зависимости от объема и сроков изготовления, цена может изменяться.
1. Порядок упаковки готовой продукции.
1.1 Готовая продукция формируется в места.
1.2 Каждое место – отдельно упакованная, промаркированная продукция.
1.3 Каждому месту присваивается порядковый №.
1.4 Порядковый № наносится на упакованное место.
1.5 На каждое сформированное место закрепляется информация о упакованной продукции (упаковочный лист).
1.6 Копия упаковочного листа вкладывается в пакет сопроводительных документов.
2. Виды упаковки.
2.1 Стандартная упаковка: Европаллет (800х1200мм) в стрейч пленке, стянутый пластиковой лентой.
2.2 Негабаритная продукция упаковывается в стрейч пленку, стягивается скотчем или пластиковой лентой.
По согласованию возможны другие виды упаковки: обрешетка, ящики и т.д.
