Сальники набивные ВС-02-10 L=200мм
Сальники набивные L=200 мм.
Назначение – пропуск стальных, водогазопроводных и чугунных труб через каменные, бетонные и железобетонные стены толщиной ≥200 мм всех типов сооружений водопровода и канализации, наполненных или омываемых водой во всех климатических районах и при всех грунтовых условиях. Сальники рассчитаны на максимальное давление 0,2 Мпа (20 метров водного столба).
Диаметры пропускаемых трубопроводов 57 – 1220 мм.
Возможно изготовление сальников набивных для труб других диаметров, не описанных в стандарте.
Стандартно сальники набивные изготавливаются из марки стали Ст.3
По запросу возможно изготовление из марок стали – 09Г2С; 12Х18Н10Т; 15Х5М и других сталей.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

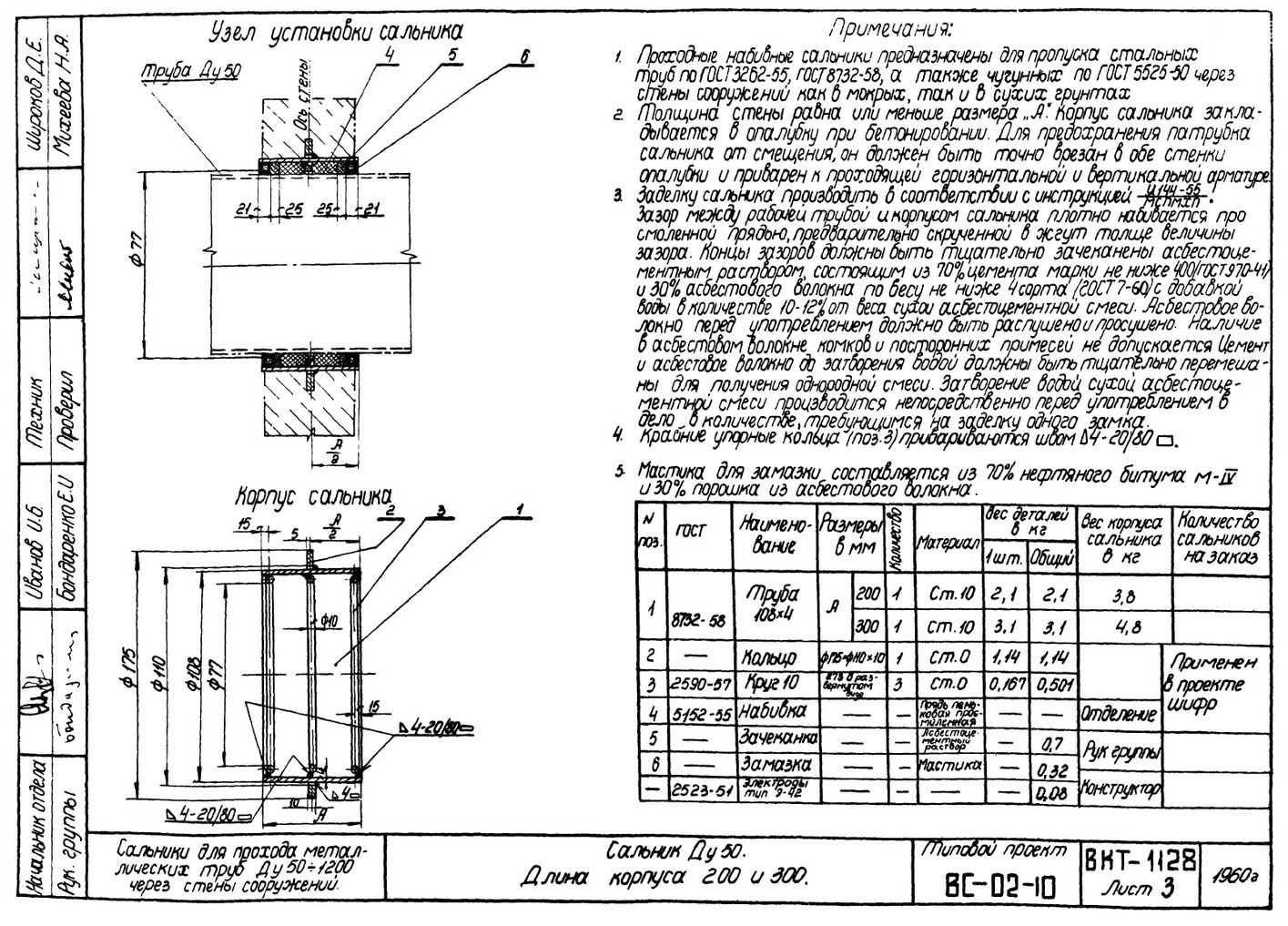

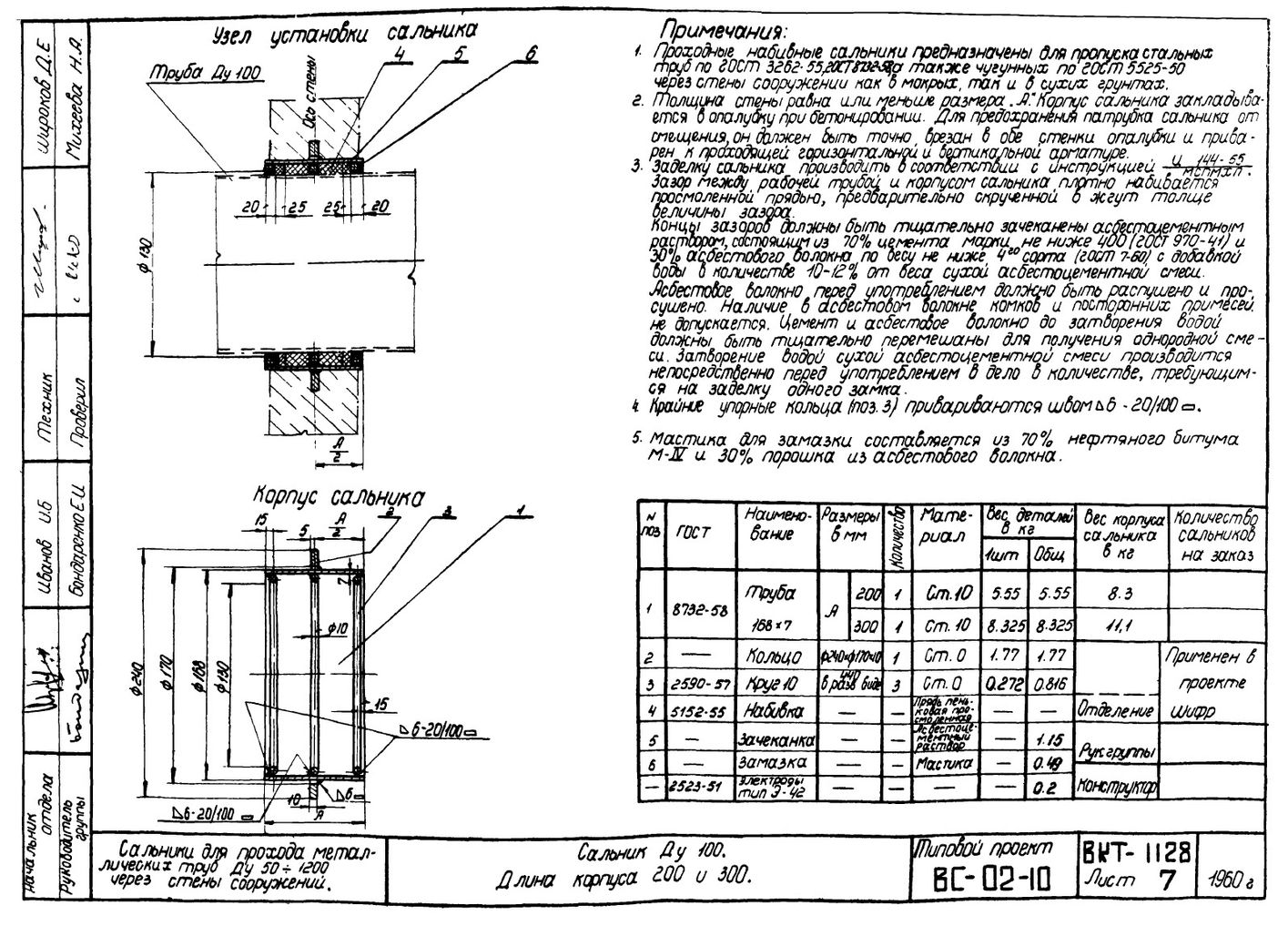

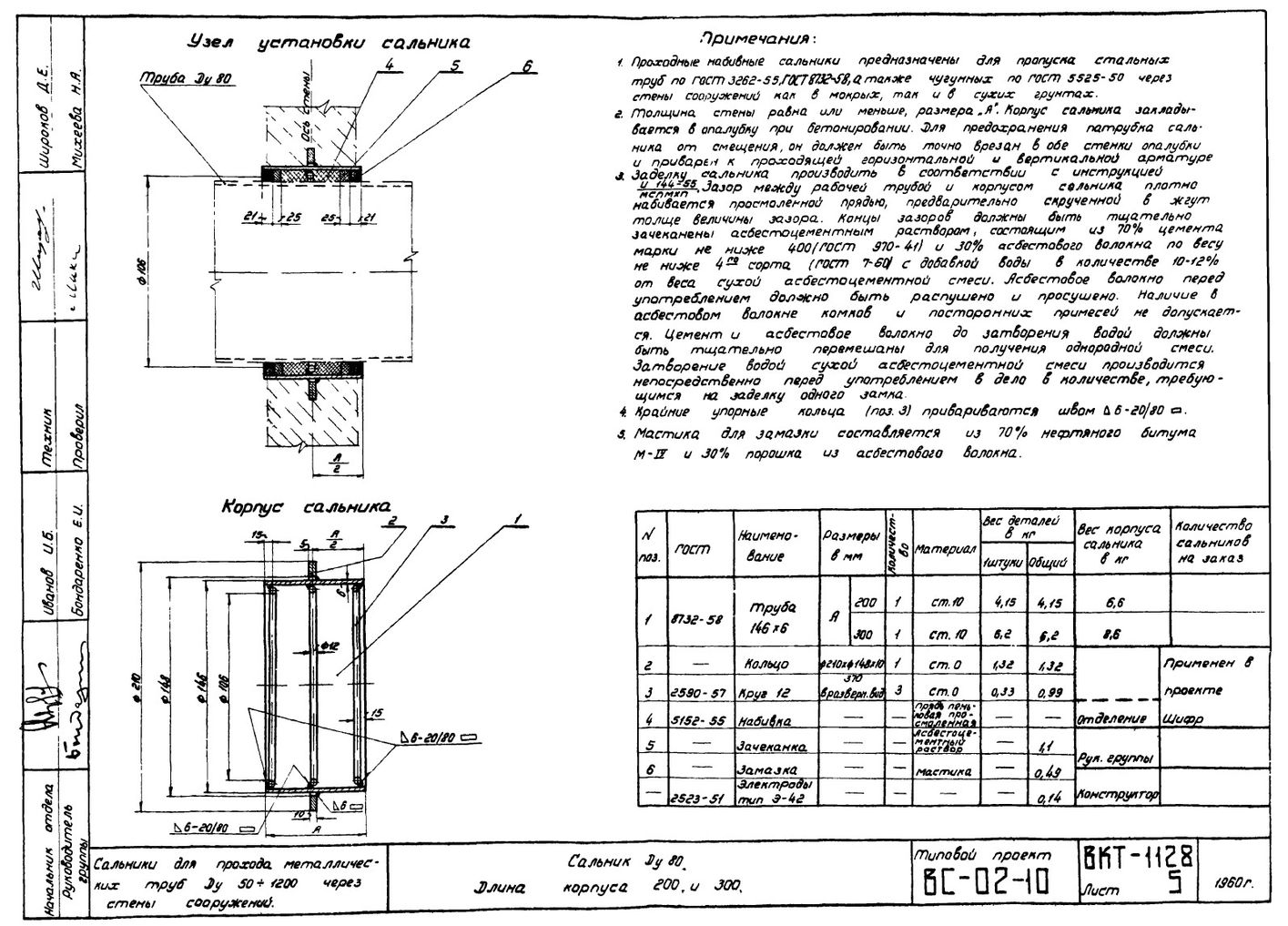

Сальники набивные изготавливаются в соответствии с чертежами и техническими требованиями типового проекта ВС-02-10.
Техническая консультация: +7 (812) 983-41-14; +7 (812) 982-00-41
Отправить запрос: info@opora-trub.ru
Пример обозначения сальника набивного L=200 мм с условным диаметром Ду 80 :
Сальник набивной Ду80 L=200 мм ТП ВС-02-10
| Условный диаметр | Длина корпуса, мм | Теоретическая масса корпуса сальника | Наружный диаметр корпуса сальника , мм | Наружный диаметр кольца, мм | Внутренний диаметр упоров, мм | Толщина корпуса сальника S, мм | Длина развертки упоров L, мм |
|---|---|---|---|---|---|---|---|
| Ду 50 | 200 | 3.8 кг. | 108 | 175 | 77 | 4 | 273 |
| Ду 80 | 200 | 6.6 кг. | 146 | 210 | 106 | 6 | 370 |
| Ду 100 | 200 | 8.3 кг. | 168 | 240 | 130 | 7 | 440 |
| Ду 125 | 200 | 9.4 кг. | 194 | 260 | 157 | 7 | 525 |
| Ду 150 | 200 | 11.5 кг. | 219 | 290 | 181 | 8 | 596 |
| Ду 200 | 200 | 14.5 кг. | 273 | 340 | 235 | 8 | 770 |
| Ду 250 | 200 | 16.5 кг. | 325 | 390 | 290 | 8 | 935 |
| Ду 300 | 200 | 20.8 кг. | 380 | 440 | 341 | 9 | 1090 |
| Ду 350 | 200 | 22.8 кг. | 426 | 490 | 397 | 9 | 1262 |
| Ду 400 | 200 | 26.3 кг. | 478 | 550 | 446 | 9 | 1415 |
| Ду 450 | 200 | 29.1 кг. | 529 | 596 | 498 | 9 | 1580 |
| Ду 500 | 200 | 54.5 кг. | 630 | 735 | 564 | 9 | 1840 |
| Ду 600 | 200 | 58.7 кг. | 720 | 800 | 655 | 10 | 2120 |
| Ду 700 | 200 | 73.0 кг. | 820 | 920 | 754 | 10 | 2435 |
| Ду 800 | 200 | 80.0 кг. | 920 | 1030 | 858 | 10 | 2751 |
| Ду 900 | 200 | 81.5 кг. | 1020 | 1130 | 956 | 10 | 3055 |
| Ду 1000 | 200 | 89.3 кг. | 1120 | 1230 | 1064 | 10 | 3394 |
| Ду 1100 | 200 | 109.0 кг. | 1220 | 1320 | 1152 | 10 | 3700 |
| Ду 1200 | 200 | 117.9 кг. | 1320 | 1420 | 1252 | 10 | 3686 |
Обращаем Ваше внимание: Обозначение сальников набивных L= 200 мм в коммерческом предложении и счете указывается в соответствии с таблицей ниже.
| Фото | Обозначение | Цена руб./шт., с учетом НДС.* |
|---|---|---|
 |
Сальник набивной Ду50 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду80 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду100 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду125 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду150 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду200 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду250 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду300 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду350 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду400 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду450 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду500 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду600 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду700 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду800 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду900 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду1000 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду1200 L=200 мм ТП ВС-02-10 | по запросу |
|
Сальник набивной Ду1400 L=200 мм ТП ВС-02-10 | по запросу |
*В зависимости от объема и сроков изготовления, цена может изменяться.
Скачать: Сальники набивные ВС-02-10 L=200мм (.pdf 13.7 Mb)
Скачать: Сальники для прохода металлических труб Ду 50 — 1200 мм через стены сооружений ТП ВС-02-10 (.pdf 2.5 Mb)
